SHAFT / ROTATIONAL STRUCTURE

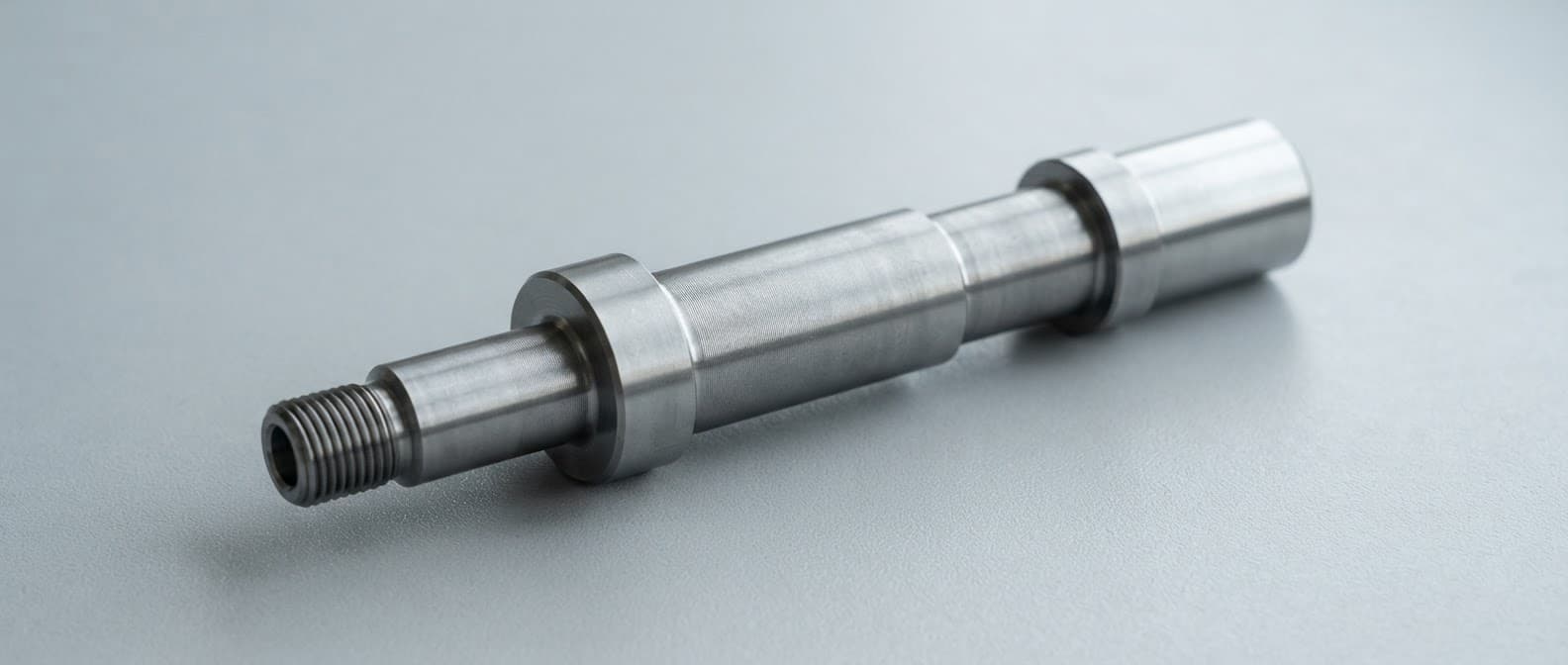

정밀 샤프트
제품 카테고리 예시회전 구조와 치수 정합을 고려한 선반 가공 부품 예시
원통과 단차로 구성된 회전 대칭 부품입니다. 구간별 역할과 상대 부품의 결합 관계를 바탕으로 가공 및 확인 조건을 검토합니다.
소재·치수·공차·마감은 도면 확인 후 협의합니다. 실제 제작 조건과 가능 여부는 견적 상담을 통해 확인합니다.
이 부품으로 견적 문의안내
제작 가능 영역을 설명하기 위한 제품 카테고리 예시입니다. 표준 사양이나 보장 성능을 의미하지 않으며, 이미지와 실제 제작 형상은 다를 수 있습니다.
DESIGN CONSIDERATIONS
이 형상에서 먼저 살펴볼 것.
- 01
축 기준과 구간 구성
회전의 기준이 되는 축과 각 구간의 역할을 구분합니다. 전체 길이와 구간별 직경, 단차의 관계를 표시해 주세요.
- 02
결합 부위의 치수
상대 부품과 맞물리는 구간을 우선 검토합니다. 끼워맞춤 요청과 나사, 홈 등 기능 형상의 조건을 함께 확인합니다.
- 03
가공과 고정 조건
길이와 직경의 관계, 고정 가능한 영역을 살핍니다. 가공 방식과 확인이 필요한 부분은 도면 검토를 거쳐 협의합니다.
SPECIFICATION BY CONSULTATION
사양은 도면을 기준으로
확인합니다.
미확정 값을 임의의 수치로 제시하지 않습니다. 기능과 결합 조건에 맞춰 필요한 사양을 함께 검토합니다.
검토 중- 가공 방향
- CNC 선반 중심 검토 · 홈·홀 등 추가 공정은 형상별 협의
- 소재
- 요청 소재와 소재 상태 확인 후 대응 가능 여부 안내
- 치수·형상
- 전체 길이, 구간별 직경·단차·나사 형상을 도면으로 검토
- 공차·표면
- 축 기준과 결합 구간의 요구 공차, 표면 조건 확인 후 협의
- 수량·검사
- 필요 수량, 확인 항목과 기록의 제출 범위는 별도 협의
소재 대응 여부, 가공 범위 및 검사 방식은 실제 자료와 제작 조건 확인 후 안내합니다.
DRAWING REQUIREMENTS
문의 도면에 이 내용을 표시해 주세요.
축과 주요 치수
전체 길이, 구간별 직경과 단차, 기준 축의 관계
결합 구간
끼워맞춤 위치, 나사·홈 요청과 상대 부품 정보
확인 요청
기능상 중요 치수, 표면 요구와 검사·문서 요청
