BRACKET / STRUCTURAL CONNECTION

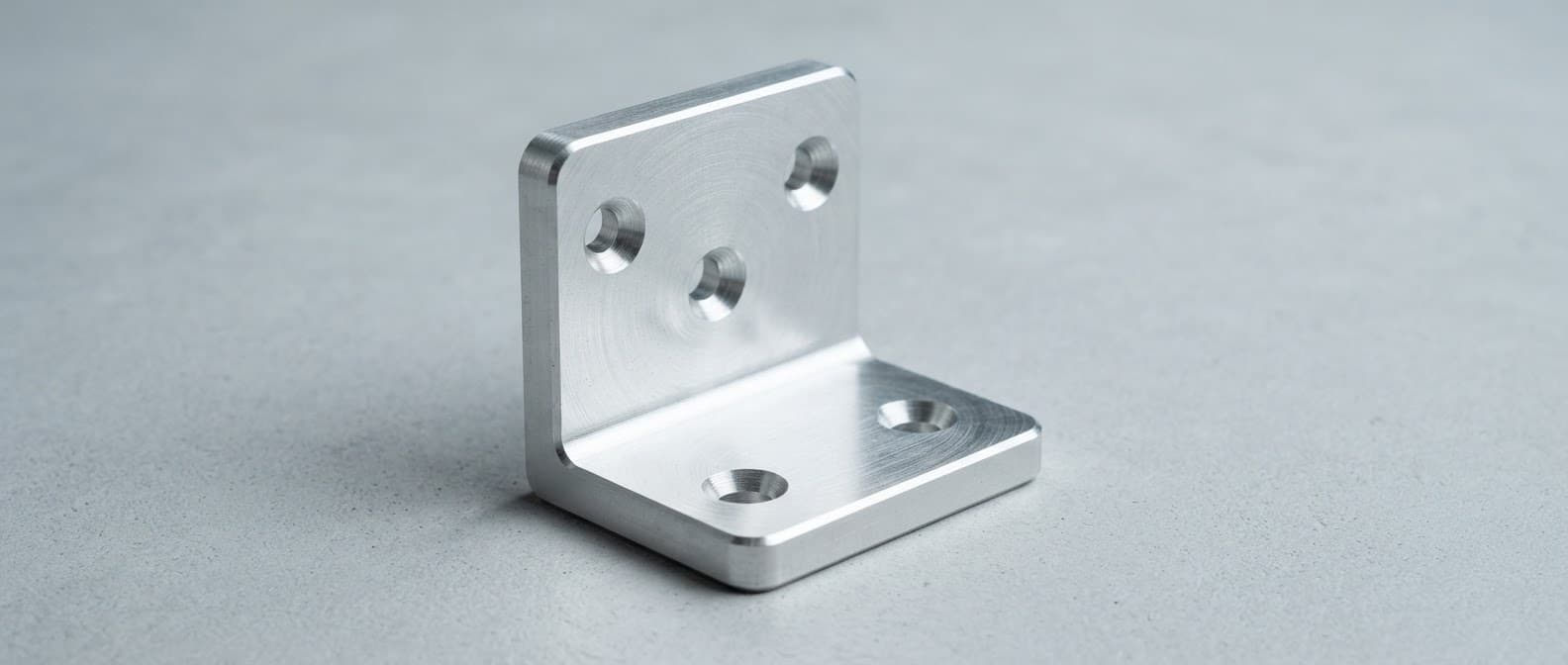

산업용 브래킷
제품 카테고리 예시설비 조립과 구조 연결에 활용되는 정밀 금속 부품 예시
체결 홀과 기준면의 관계가 중요한 구조 연결 부품입니다. 조립 위치와 연결 방향을 바탕으로 형상과 가공 조건을 검토합니다.
소재·치수·공차·마감은 도면 확인 후 협의합니다. 실제 제작 조건과 가능 여부는 견적 상담을 통해 확인합니다.
이 부품으로 견적 문의안내
제작 가능 영역을 설명하기 위한 제품 카테고리 예시입니다. 표준 사양이나 보장 성능을 의미하지 않으며, 이미지와 실제 제작 형상은 다를 수 있습니다.
DESIGN CONSIDERATIONS
이 형상에서 먼저 살펴볼 것.
- 01
기준면과 조립 방향
어느 면을 기준으로 조립하는지 확인합니다. 상대 구조물과의 접촉면, 설치 방향과 간섭 구간을 함께 표시해 주세요.
- 02
체결 홀의 관계
홀 위치와 간격, 나사 체결 여부를 검토합니다. 체결 공구가 접근할 공간과 상대 부품의 조건을 함께 살핍니다.
- 03
모서리와 단차
두께 변화, 내부 모서리와 단차가 가공에 미치는 영향을 검토합니다. 기능상 필요한 형상과 변경 가능한 부분을 구분합니다.
SPECIFICATION BY CONSULTATION
사양은 도면을 기준으로
확인합니다.
미확정 값을 임의의 수치로 제시하지 않습니다. 기능과 결합 조건에 맞춰 필요한 사양을 함께 검토합니다.
검토 중- 가공 방향
- CNC 밀링 중심 검토 · 세부 공정은 형상 확인 후 협의
- 소재
- 요청 소재와 공급 조건 확인 후 대응 가능 여부 안내
- 치수·형상
- 외형, 두께, 기준면과 홀 위치를 도면 기준으로 검토
- 공차·표면
- 조립상 중요한 공차와 마감 요청을 확인 후 협의
- 수량·검사
- 필요 수량, 검사 항목과 제출 문서는 프로젝트별 협의
소재 대응 여부, 가공 범위 및 검사 방식은 실제 자료와 제작 조건 확인 후 안내합니다.
DRAWING REQUIREMENTS
문의 도면에 이 내용을 표시해 주세요.
조립 기준
설치 방향, 접촉 기준면과 상대 부품의 결합 관계
체결 조건
홀 위치, 나사 요청과 체결 공간, 중요 치수
제작 요청
소재·수량·표면 처리 요청과 변경 가능한 형상
RELATED PRODUCTS
다른 제품 카테고리도 살펴보세요.
HOUSING / INTERNAL STRUCTURE
가공 하우징
내부 구조와 체결 조건을 고려한 산업용 하우징 제작 예시
제품 카테고리 예시 · 이미지 참고용
소재·치수·가공 조건은 도면 검토 후 협의
START WITH YOUR DRAWING
산업용 브래킷, 도면으로 구체화해 보세요.
도면, 소재, 수량과 요구 조건을 알려주세요. 실제 제작 조건과 가능 여부는 견적 상담을 통해 확인합니다.
